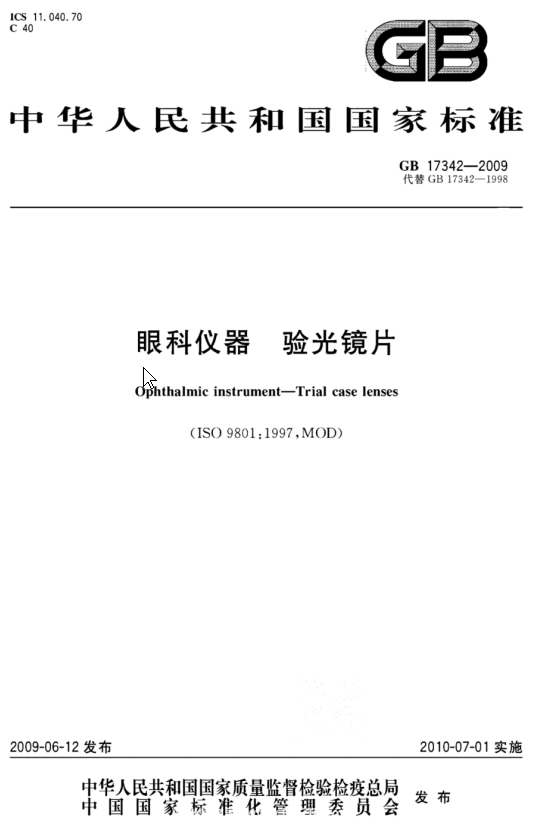

国家标准-GB 17342-2009 眼科仪器 验光镜片-文件下载

国家标准-GB 17342-2009 眼科仪器 验光镜片-文件下载

节选部分内容如下

5.1 总则

验光镜片整箱出厂时应符合5.2、5.3、5.4和5.5的要求,并按第6章的要求进行检验。

5.2 整箱配置要求

5.2.1 球镜验光镜片

相同规格的球镜验光镜片应有左右两片:

a) 必须包括+0.12m-1和-0.12m-'的镜片,测量范围至少在-12.00m-1~+12.00m-1;

b) 在-0.25m-1~-4.00m-'和+0.25m-1~+4.00m-'范围内的镜片量值间隔不得大于0.25m-1;

c)在<-4.00m-1~-8.00m-'和>+4.00 m-1~+8.00m-'范围内的镜片量值间隔不得大于0.50m-1;



d)在<-8.00 m-1~-12.00 m-1和>+8.00 m-1~+12.00 m-'范围内的镜片量值间隔不得大于1.00m-1。

5.2.2 柱镜验光镜片

相同规格的柱镜验光镜片应有左右两片:

a) 必须包括+0.12m-1和-0.12m-'的镜片,测量范围至少在-4.00m-1~+4.00m-';

b)在-0.25m-1~-3.00m-'和+0.25m-1~+3.00m-1范围内的镜片量值间隔不得大于0.25m-1;

c) 在<-3.00 m-1~-4.00 m-'和>+3.00 m-1~+4.00m-'范围内的镜片量值间隔不得大于0.50m-1。

5.2.3 棱镜验光镜片

棱镜验光镜片应符合以下要求:

a)棱镜验光镜片测量范围至少到8.0cm/m,其中0.5cm/m、1.0cm/m、2.0cm/m应各有两片;

b)在3.0cm/m~8.0cm/m范围内的镜片量值间隔不得大于1.0cm/m。

5.2.4 辅助验光镜片

辅助镜片应包括交叉柱镜片、马氏杆片、针孔片、黑片、裂隙片、平光片、磨砂片、红绿滤光片等。

5.3 光学性能要求

5.3.1 平光镜片的顶焦度允差

平光镜片的顶焦度允差应符合表1的要求。

表1 平光镜片的顶焦度允差

顶焦度标称值

m-

允差(MPE)
球镜度

E

柱镜度

m-1

棱镜度

cm/m

0 ±0.03 ±0.03 0.06

5.3.2 球镜验光镜片的顶焦度允差

球镜验光镜片的顶焦度允差应符合表2的要求。

表2 球镜验光镜片的顶焦度允差           单位为米-1

顶焦度标称值(绝对值) 允差(MPE)
球镜度 柱镜度
0.12 ±0.03 ±0.03
>0.12~6.00 ±0.06 ±0.03
>6.00~12.00 ±0.09 ±0.03
>12.00 ±0.12 ±0.05

5.3.3 柱镜验光镜片的顶焦度允差

柱镜验光镜片的柱镜顶焦度允差应符合表3的要求;其球镜度允差一律不得超过±0.06m-',其固有棱镜度不得大于0.12cm/m。

表3 柱镜验光镜片的柱镜顶焦度允差          单位为米-1

柱镜度标称值(绝对值) 允差(MPE)
0.12 ±0.03
>0.12~1.00 ±0.06
>1.00~4.00 ±0.09
>4.00~6.00 ±0.12
>6.00 ±0.18



5.3.4 棱镜验光镜片的允差

棱镜验光镜片的棱镜度允差应符合表4的要求,在0cm/m~5.0cm/m范围内的棱镜验光镜片的球镜度、柱镜度均不得超过±0.05m-'。

表4 棱镜片的棱镜度允差           单位为厘米每米

棱镜度标称值 允差(MPE)
>0~3.0 ±0.10
>3.0~6.0 ±0.12
>6.0 ±0.25

5.3.5 光学中心位移允差

球镜验光镜片、柱镜验光镜片的光学中心位移由镜圈几何中心处的棱镜度表示,其光学中心位移允差应符合表5的规定。

表5 光学中心位移允差

顶焦度标称值(绝对值) 棱镜度允差(MPE)

cm/m

≥0.12~1.00 ±0.12
>1.00~4.00 ±0.25
>4.00~7.00 ±0.35
>7.00~10.00 ±0.50
>10.00~12.00 ±0.60
>12.00 ±0.80

5.3.6 柱镜验光镜片轴位允差

柱镜验光镜片的轴位线规定为0°~180°方向,其与镜片直径两端的轴位标记之间的偏差用角度值表示,其值应符合表6的规定。

表6 柱镜片轴位允差

柱镜度标称值(绝对值)

m-1

轴位允差(MPE)
≥0.12~0.50 ±3°
>0.50 ±2°

5.3.7 棱镜片基线允差

棱镜片基底的轴向定位由棱镜基线表示,其偏差应符合表7的规定。

表7 棱镜基线允差

棱镜度标称值

cm/m

允差(MPE)
>0~0.50 ±5°
>0.50~1.00 ±4°
>1.00~2.00 H3
>2.00~10.00 ±2°
>10.00 ±1



5.3.8 交叉柱镜光学性能要求

交叉柱镜的球镜度允差见表2,柱镜度允差见表3,光学中心位移允差见表5,轴位允差见表6。

注:交叉柱镜片负柱镜的轴位应用红色标记,正柱镜的轴位应用蓝色(或黑色)标记。在两个不同颜色标记处、不同测量模式下,其光学性能要求都应满足上述要求。
