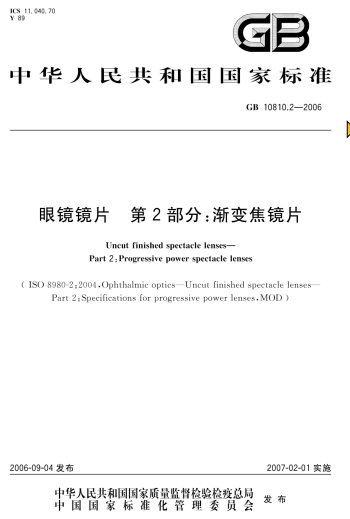

国家标准-GB 10810.2-2006眼镜镜片 第2部分:渐变焦镜片-文件下载

国家标准-GB 10810.2-2006眼镜镜片 第2部分:渐变焦镜片-文件下载

节选部分内容如下

4.2 光学要求

4.2.1 总则

光学参数允差应在镜片的相应基准点上进行测量。

配戴位置可能会使人眼的视觉焦度与由焦度计测定的结果有所不同。

如果制造商明示用修正值补偿所谓的配戴位置,允差就适用于修正后的数值,制造商应在包装或附件上表明修值(见7.1)。

测定的附加顶焦度值,在很大程度上受镜片的表面形状及其顶焦度影响,如:斜柱镜或高度负顶焦度镜片,渐变焦镜片的附加顶焦度测得值的偏差有可能超出上述的允差范围。必要时,制造商应提供修正值(见7.1)。

4.2.2 渐变焦镜片远用区后顶焦度

顶焦度值应使用符合GB17341的规定的焦度计进行测定。

4.2.2.1 镜片顶焦度

镜片的远用区后顶焦度应符合表1中各主子午面允差A及柱镜顶焦度允差B。

表1 镜片顶焦度允差            单位为屈光度(D)

绝对值最大的主子

午面上的顶焦度值

各主子午面

顶焦度允差,A

柱镜顶焦度允差,B
0.00~0.75 >0.75~4.00 >4.00~6.00 >6.00
≥0.00~6.00 ±0.12 ±0.12 ±0.18 ±0.18 ±0.25
>6.00~9.00 ±0.18 ±0.18 ±0.18 ±0.18 ±0.25
>9.00~12.00 ±0.18 ±0.18 ±0.18 ±0.25 ±0.25
>12.00~20.00 ±0.25 ±0.18 ±0.25 ±0.25 ±0.25
>20.00 ±0.37 ±0.25 ±0.25 ±0.37 ±0.37

4.2.2.2 柱镜轴位方向

柱镜轴位方向允差应符合表2规定,按5.2描述的方法进行测定。

表2 柱镜轴位方向允差

柱镜顶焦度值/D ≤0.50 >0.50~0.75 >0.75~1.50 >1.50
轴位允差(°) ±7 ±5 ±3 ±2

4.2.3 附加顶焦度

近用附加顶焦度允差应符合表3规定,按5.4描述的方法进行测定。

表3 附加顶焦度允差           单位为屈光度(D)

近用区镜片附加顶焦度值 ≤4.00 >4.00
允 差 ±0.12 ±0.18

4.2.4 光学中心和棱镜

在棱镜基准点所测得的处方棱镜和减薄棱镜的总和偏差应符合表4的规定,按5.3描述的方法进行测定。



表4 光学中心和棱镜度的允差        单位为棱镜屈光度(Δ)

标称棱镜度 水平棱镜允差 垂直棱镜允差
0.00~2.00 ±(0.25+0.1xS) ±(0.25+0.05xSmmx)
>2.00~10.00 ±(0.37+0.1xS) ±(0.37+0.05xSm)
>10.00 ±(0.50+0.1xS.) ±(0.50+0.05xSmm)
注1:Smx表示绝对值最大的子午面上的顶焦度值。

注2:标称棱镜度包括处方棱镜及减薄棱镜。

4.2.5 棱镜度基底取向

将标称棱镜度按其基底取向分解为水平和垂直方向的分量,各分量实测值的偏差应符合表4的规定。

附录B列举了棱镜度允差的几个计算实例。

4.3 几何尺寸允差

4.3.1 镜片直径

镜片直径分为下列几类:

a) 标称直径(d。):由制造厂标明的直径(mm);

  1. b) 有效直径(d。):镜片的实际直径(mm);

c)使用直径(d。):光学使用区的直径(mm)。

对应于镜片的标称直径的偏差应符合下列要求:

a) 有效尺寸(d):da-1mm<d,≤d.+2mm;

b) 使用尺寸(d。):d.≥d。-2mm。

为处方特制的镜片由于其尺寸和厚度必须要满足所配装眼镜架的尺寸和形状的需要,其允差可以由供需双方协商决定,本条款不适用于这种镜片。

4.3.2 厚度

在镜片凸面的基准点上,垂直于该表面测定镜片的有效厚度值,测定值不应偏离标称值±0.3mm。

4.4 表面质量和内在疵病

4.4.1 镜片表面应光洁,透视清晰,表面不允许有桔皮和霉斑。

4.4.2 在以棱镜基准点为中心,直径30mm的区域内不能存在有影响视力的霍光、螺旋形等表面缺陷及内在疵病。

5 试验方法

5.1 远用区顶焦度和棱镜度

使用焦度计分别在制造商提供的远用基准点(DRP)处测定镜片的远用顶焦度以及在棱镜基准点(PRP)处测定镜片的棱镜度,各基准点的位置参见附录A。

5.2 柱镜轴位和棱镜基底取向

以制造商提供的永久性装配基准标记的连线为水平基准线,在远用基准点处测定柱镜轴位方向,在棱镜基准点处测定镜片的棱镜基底取向。

注:某些渐变焦眼镜镜片为达到减薄效应,在棱镜基准点处可能会出现垂直方向的棱镜度,但制造商必须标明该棱镜度值并在配镜时加以平衡。

5.3 光学中心和棱镜度

把镜片的后表面放在焦度计支座上对中,在镜片棱镜基准点进行测量,所测得的光学中心和棱镜度值按表4考核。



5.4 附加顶焦度

附加顶焦度有两种测量方法:前表面和后表面测量方法。除非生产商有特别声明,应选择含有渐变面上进行测量。

5.4.1 前表面的测量方法

将镜片前表面对着焦度计支座,把镜片安放好,使镜片的近用基准点在镜片支座上对中并测量近用顶焦度。

保持镜片前表面对着焦度计支座,将镜片的远用区基准点对中并测量远用顶焦度。

近光顶焦度和远光顶焦度的差值为该渐变焦镜片近用附加顶焦度。

5.4.2 后表面的测量方法

将镜片后表面对着焦度计支座,把镜片安放好,使镜片的近用基准点在镜片支座上对中并测量近用顶焦度。

保持镜片后表面对着焦度计支座,将镜片的远用区基准点对中并测量远用顶焦度。

近光顶焦度和远光顶焦度的差值为该渐变焦镜片近用附加顶焦度。

注:测量近用顶焦度和远用顶焦度也可以用聚焦式焦度计使标觇上垂直线聚焦最清晰或采用等效球镜法。

5.5 表面质量和内在疵病

不借助光学放大装置,在明或暗背景视场中进行镜片的检验。图3为推荐的检验系统。检验室周围光照约为200lx。检验灯的光通量至少为400lm,例如可用15W的荧光灯或带有灯罩的40W无色白炽灯。

注:检验者应经过培训并需要熟练的操作水平。
