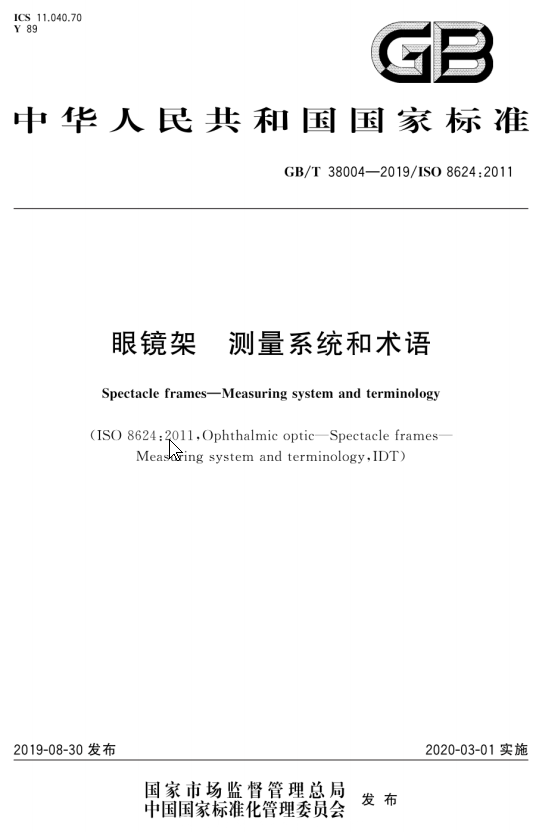

国家标准-GB-T 38004-2019 眼镜架 测量系统和术语-文件下载

国家标准-GB-T 38004-2019 眼镜架 测量系统和术语-文件下载

节选部分内容如下

本附录中定义的术语不是测量系统术语的组成部分,但与镜片外形或镜架尺寸的术语相关。

A.1

水平中心线 horizontal centreline

方框法系统中,与镜片两条水平切线等距离的线。

见图A.1和图A.2。

A.2

垂直中心线 vertical centreline

方框法系统中,与镜片外形相切矩形框内的两条垂直切线等距离的线。

见图A.1。

A.3

垂直对称轴 vertical symmetry axis

与左右镜片外形相切矩形框的鼻侧垂直边等距离的线。

见图A.1。

A.4

鼻梁宽度线 bridge width line

水平中心线下5mm处,用于鼻梁参数测量的参考线。

见图A.1和图A.2。

A.5

鼻梁宽度 bridge width沿着鼻梁宽度线测得的左右镜圈之间的最小距离。见图A.1和A.2。注:对于可调鼻托的眼镜架,鼻梁宽度适用于镜框,而非可调鼻托。对于无框架,鼻梁宽度适用于鼻梁宽度线上两镜片鼻侧间最小的距离。

A.6

鼻梁高度 bridge height

沿垂直对称轴测量,从鼻梁宽度线到鼻梁的底部外缘的距离。

见图A.1。

A.7

镜腿柄长度 length to bend

沿镜腿中心线测量,螺柱轴与铰链中面的交点到铰链合口中心线末端镜腿交点的距离。见图2。

A.8

镜腿耳弯 length of drop

从镜腿中心线末端与镜腿的交点到镜腿末端的距离。

见图2。

A.9

有效直径 effective diameter

将镜片几何中心定位在方框法中心,能够被加工成镜片外形的最小的未割边圆形镜片的直径。



GB/T 38004-2019/ISO 8624:2011

见图A.3。

注:包括镜片割边时的余量。

A.10 镜片外形 lens shape包含鼻侧方向和水平线的镜片边缘轮廓。注:“镜片外形”指包含以下特征的试片的形状:-眼镜镜片最外缘带有斜边的镜片,镜片倒角为120°的对称角,且倒角宽度大于镜架前框镜圈槽的宽度。-眼镜镜片最外缘是平边或带有凹槽的边缘的镜片。

A.11 镜架前框平面 plane of the spectacle front 包含方框法系统中右和左镜片的垂直中心线的平面。注:如果两个中心线彼此不平行,可取近似。

A.12

镜片平面 plane of the lens shape

装入镜架中的平的或演示镜片的前表面的方框法中心上的切平面。

注:由厂商装入眼镜架中的演示镜片是平镜片,用于演示目的。

A.13

镜圈面部弧度 face form angle

镜架前框平面与右或左镜片平面之间的夹角。

见图A.4。

注1:如果右或左镜片平面的颞侧比镜架前框平面靠近头部,则右或左镜圈面部弧度是正值。

注2:镜圈面部弧度测量值常规定为左a1和右αR角的平均值。当对特定佩戴者进行镜架调整,镜圈面部弧度改变明显,角度应分别以ag和a1规定。

A.14

倾斜角 side angle, angle of side; frame pantoscopic angle

镜腿打开时,镜片平面法线平行线和铰链中点与镜腿下边缘和人耳接触部位的连线之间的夹角。

注1:见图A.5。

注2:当眼镜架是全框架时,垂直参考线为上下边缘后表面两点的连线,并与垂直中心线平行;当眼镜架为半框架或无框架时,垂直参考线为镜片平面的上下边缘后表面两点的连线,并与垂直中心线平行。

注3:如果另有说明,否则如果自镜片平面法线平行线向下测量,则倾斜角被认为是正的。
