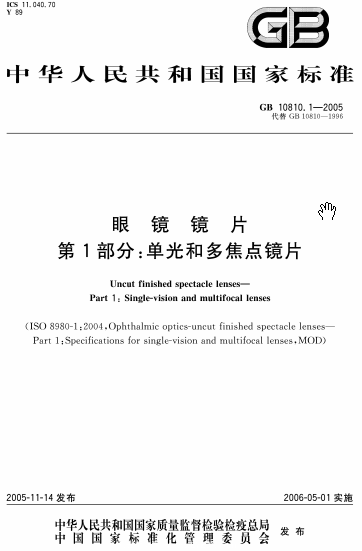

国家标准-GB 10810.1-2005眼镜镜片 第1部分:单光和多焦点镜片-文件下载

国家标准-GB 10810.1-2005眼镜镜片 第1部分:单光和多焦点镜片-文件下载

节选部分内容如下

5.1 光学要求

5.1.1 总则

光学参数应在镜片的基准点上进行测量。

5.1.2 单光及多焦点镜片远用区的顶焦度

顶焦度应使用符合GB17341的焦度计或等效方法进行测量。

5.1.2.1 镜片顶焦度

镜片顶焦度偏差应符合表1规定。球面、非球面及散光镜片的顶焦度,均应满足每子午面顶焦度允差A和柱镜顶焦度允差B。

表1 镜片顶焦度允差               单位为屈光度

顶焦度绝对值最大的

子午面上的顶焦度值

每主子午面顶

焦度允差,A

柱镜顶焦度允差,B
≥0.00和≤0.75 >0.75和≤4.00 >4.00和≤6.00 >6.00
≥0.00和≤3.00 ±0.12 ±0.09 ±0.12 ±0.18 ±0.25
>3.00和≤6.00 ±0.12
>6.00和≤9.00 ±0.18
>9.00和≤12.00 ±0.18 ±0.25
>12.00和≤20.00 ±0.25 ±0.18 ±0.25
>20.00 ±0.37 ±0.25 ±0.37 ±0.37

5.1.2.2 柱镜轴位方向

柱镜轴位方向偏差应符合表2规定。本项适用于多焦点镜片以及附有预定方位的单光眼镜镜片,如棱镜基底取向设定,梯度染色镜片等。



表2 柱镜轴位方向允差

柱镜顶焦度值/

D

≤0.50 >0.50和≤0.75 >0.75和≤1.50 >1.50
轴位允差/

(。)

±7 ±5 ±3 ±2

5.1.3 多焦点镜片的附加顶焦度

附加顶焦度偏差应符合表3规定。

表3 多焦点镜片的附加顶焦度允差          单位为屈光度

附加顶焦度值 ≤4.00 >4.00
允差 ±0.12 ±0.18

5.1.4 光学中心和棱镜度

眼镜片的光学中心偏差由镜片几何中心处的棱镜度表示。在棱镜基准点所测得的处方棱镜度和减薄棱镜的总和偏差应符合表4的规定,按6.3表述的方法进行测量。

单光镜片的标称棱镜度为零,其在镜片几何中心处所测得的棱镜度偏差应符合表4中关于0.00~2.00的允差的规定。

表4 光学中心和棱镜度的允差

标称棱镜度

(Δ)

水平棱镜允差

(Δ)

垂直棱镜允差

(Δ)

0.00~2.00 ±(0.25+0.1xSmax) ±(0.25+0.05xSmsx)
>2.00~10.00 ±(0.37+0.1xSmax) ±(0.37+0.05xSmax)
>10.00 ±(0.50+0.1xSmx) ±(0.50+0.05xSmsx)
注:Smx表示绝对值最大的子午面上的顶焦度值。

注:例如:顶焦度:+0.50/-2.50x20,标称棱镜度不超过2.00Δ。其棱镜度偏差的计算方法如下:本处方中,两主子午面顶焦度值分别为+0.50D和-2.00D,最大子午面顶焦度绝对值为2.00D。

因此,水平棱镜度允差为士(0.25+0.1x2.00)=±0.45Δ。垂直棱镜度允差为士(0.25+0.05x2.00)=±0.35Δ。

5.1.5 镜度基底取向

将标称棱镜度按其基底取向分解为水平方向和垂直方向的分量,各分量的偏差应符合表4的规定。对带有散光和棱镜度的单光镜片,柱镜轴位和棱镜基底方向的夹角偏差应符合表2的规定。

5.1.6 材料和表面的质量

在以基准点为中心,直径为30mm的区域内,及对于子镜片尺寸小于30mm的全部子镜片区域内,镜片的表面或内部都不应出现可能有害视觉的各类疵病。若子镜片的直径大于30mm,鉴别区域仍为以近用基准点为中心,直径为30mm的区域。在此鉴别区域之外,可允许孤立、微小的内在或表面缺陷。

5.2 几何尺寸

5.2.1 镜片尺寸

镜片尺寸分为下列几类:

a)标称尺寸(d。):由制造厂标定的尺寸(以mm为单位);

b)有效尺寸(de):镜片的实际尺寸(以mm为单位);

c)使用尺寸(d。):光学使用区的尺寸(以mm为单位)。

标明直径的镜片,尺寸偏差应符合下列要求:



1)有效尺寸,de:

da-1mm≤d≤da+2mm

2)使用尺寸,d。:

d.≥dn-2mm

使用尺寸允差不适用于具有过渡曲面的镜片,例如缩径镜片等。

作为处方特殊定制镜片,由于其尺寸和厚度要符合所配装眼镜架的尺寸和形状的需要,上述允差对这些镜片不适用,可以由验光师和供片商协议决定。

5.2.2 厚度

有效厚度应在镜片前表面的基准点上,并与该表面垂直进行测量,测量值与标称值的允差为±0.3mm;

镜片的标称厚度应由制造者加以标定或由使用者和供片商双方协议决定。作为处方特殊配制的镜片见5.2.1。

5.2.3 多焦点镜片的子镜片尺寸

子镜片的每项尺寸(宽度、深度和过渡区深度)允差为±0.5mm。

作为配对销售的镜片,子镜片每项尺寸的(宽度、深度和过渡区深度)配对互差应≤0.7mm。
